VRM چیست و چه اهمیتی در مادربرد دارد ؟

در انتخاب و خرید مادربرد باید به نکات زیادی توجه کرد ، برخی فقط به نام برند، ظاهر زیبا، تعداد پورت‌ها یا قابلیت‌های جانبی توجه می‌کنند اما یک بخش مهم وجود دارد که نباید از دید کاربر پنهان بماند .این بخش VRM است. اگرچه این بخش در نگاه اول چند قطعه کوچک کنار سوکت پردازنده به نظر می‌رسد، ولی نقش حیاتی آن باعث می‌شود اهمیت بالایی پیدا کند. در ادامه ما به توضیحات کاملی در این بازه میپردازیم و بررسی می کنیم که VRM چیست و چه اهمیتی در مادربرد دارد ؟

با AronPc همراه باشید.

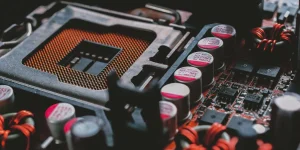

VRM چیست؟

عبارت VRM مخفف Voltage Regulator Module یا همان ماژول تنظیم‌کننده ولتاژ است. این بخش وظیفه دارد ولتاژ ورودی مادربرد را به یک ولتاژ پایدار، دقیق و کنترل‌شده برای قطعات حساسی مانند پردازنده، رم، کارت گرافیک و… تبدیل کند. پردازنده‌ها معمولاً با ولتاژهای بسیار پایین و حساس مانند 1.1 یا 1.2 ولت کار می‌کنند. از طرفی پاور ولتاژهایی مانند 12 ولت یا 5 ولت ارائه می‌دهد. اگر مادربرد این ولتاژها را بدون کنترل به پردازنده انتقال دهد، پردازنده در همان لحظه آسیب می‌بیند .پس باید این ولتاژ ها کنترل شده انتقال پیدا کنند .

VRM با استفاده از مجموعه‌ای از قطعاتی مانند موسفت‌ها، چوک‌ها و خازن‌ها، جریان و ولتاژ ورودی را کنترل می‌کند و نمی‌گذارد هیچ نوسان یا تغییر شدیدی به پردازنده برسد. این نوسانات شاید در حالت عادی دیده نشوند، اما می‌توانند باعث ناپایداری سیستم، افت کارایی، هنگ کردن یا حتی آسیب سخت‌افزاری به سیستم شما شوند.

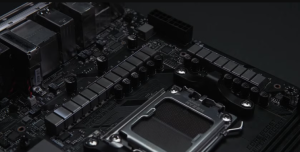

VRM چگونه کار می کند ؟

VRM مانند یک سیستم هوشمند است و مدام رفتار پردازنده را زیر نظر می‌گیرد و ولتاژ مورد نیاز آن را در هر لحظه تنظیم می‌کند. وقتی پردازنده در حالت بی‌کاری است، به ولتاژ و جریان کمی احتیاج دارد و در هنگام انجام کارهای سنگینی مثل رندرینگ، اجرای بازی‌ها یا کامپایل کد، توان مصرفی آن افزایش پیدا می‌کند . VRM این تغییرات را در هر لحظه تشخیص می‌دهد و با کنترل دقیق جریان و ولتاژ، انرژی لازم را بدون نوسان در اختیار پردازنده می‌گذارد. همین هماهنگی باعث می‌شود سیستم همیشه پایدار بماند و کارایی پردازنده در بهترین حالت ممکن باشد.

VRM از سه بخش اصلی تشکیل شده است:

1. PWM Controller (کنترل‌کننده PWM) : این تراشه مغز VRM محسوب می‌شود و سرعت سوئیچ‌ها و میزان ولتاژ خروجی را مدیریت می‌کند. عملکرد دقیق آن باعث جلوگیری از نوسانات الکتریکی می‌شود.
2. MOSFET‌ها :موسفت‌ها جریان بالا را کنترل می‌کنند و با سوئیچینگ سریع، ولتاژ ورودی را به سطح مناسب پردازنده تبدیل می‌کنند. هرچه کیفیت موسفت‌ها بالاتر باشد، VRM خنک‌تر کار می‌کند و عملکرد پایدار‌تری ارائه می‌دهد.
3. چوک‌ها و خازن‌ها :چوک‌ها انرژی را در میدان مغناطیسی ذخیره می‌کنند و در زمان مناسب آن را آزاد می‌کنند تا خروجی ولتاژ VRM یکنواخت بماند. خازن‌ها نیز باقی‌مانده نوسانات ریز را جذب می‌کنند و ولتاژی کاملاً پایدار و تمیز در اختیار پردازنده قرار می‌دهند.

این سه قطعه با همکاری یکدیگر کنترل ولتاژ را انجام می‌دهند و پایداری کل سیستم را تضمین می‌کنند..

VRM چه اهمیتی در مادربرد دارد ؟

کیفیت VRM تأثیر مستقیمی بر روی مادربرد و کل سیستم شما می گذارد، هرچه VRM قدرتمندتر و باکیفیت‌تر باشد، مادربرد توان بیشتری برای پشتیبانی از پردازنده‌های قوی، فعالیت‌های سنگین و استفاده طولانی‌مدت خواهد داشت. در ادامه بررسی می کنیم که VRM در بخش های محتلف سیستم چه تاثیری می گذارد :

1. پایداری پردازنده

پردازنده برای عملکرد صحیح به ولتاژی ثابت نیاز دارد. هرگونه نوسان کوچک در ولتاژ باعث کاهش کارایی ، حتی کرش شدن نرم‌افزارها و ریست شدن سیستم می‌شود. VRM باکیفیت شرایطی را فراهم می‌کند که پردازنده همیشه سرعت و پایداری مناسب داشته باشد .

2. عملکرد بهتر در پردازش‌های سنگین

در زمان اجرای برنامه‌های سنگینی مثل  افتر افکت، بلندر یا بازی‌های سنگین پردازنده در وضعیت پرفشار قرار می‌گیرد. VRM مناسب در این زمان توان اضافی را بدون داغ شدن بیش‌ از حد یا افت ولتاژ تأمین می‌کند. در نتیجه سیستم حتی پس از استفاده سنگین هم پایداری خود را حفظ خواهد کرد.

3. جلوگیری از افت فریم در بازی‌ها

در بازی‌ها، پردازنده دائماً بین پردازش‌های سبک و سنگین جابه‌جا می‌شود. VRM خوب این تغییرات را سریع مدیریت می‌کند و ولتاژ را در لحظه تنظیم می‌کند. این عملکرد مانع افت فریم ناگهانی می‌شود و تجربه گیمینگ بهتری را به کاربر ارایه می دهد.

4. سازگاری بهتر با پردازنده‌های قدرتمند

پردازنده‌های بالا رده توان بالایی مصرف می‌کنند و نیاز به VRM قدرتمندی دارند . مادربردی که VRM ضعیف دارد نمی‌تواند عملکرد کامل این پردازنده‌ها را ارائه دهد و حتی ممکن است باعث افت کارایی شود. VRM مناسب امکان استفاده کامل از توان پردازنده را فراهم می‌کند.

5. امکان اورکلاک پایدار

کاربرانی که قصد اورکلاک کارت گرافیک را دارند باید به VRM بسیار توجه کنند. VRM ضعیف در زمان افزایش فرکانس پردازنده به‌سرعت داغ می‌ کند و اجازه نمی‌دهد سیستم پایدار بماند. مادربردهای مخصوص گیمینگ یا اورکلاک معمولاً VRMهای قدرتمند با فازهای متعدد دارند.

6. طول عمر بیشتر قطعات

نوسان زیاد در جریان باعث کاهش عمر پردازنده و مادربرد می‌شود. VRM جریانی بدون شوک الکتریکی تولید می‌کند و باعث افزایش عمر کلی سیستم می‌شود.

7. کاهش دما و عملکرد بی‌صدا

VRM ضعیف سریع داغ می کند و سیستم مجبور می‌شود فن‌ها را با سرعت زیادی بچرخاند. VRM با کیفیت دمای سیستم را پایین نگه می دارد و سیستم بی‌صدا و خنک کار کند.

فاز در VRM چیست ؟

فاز در VRM به یک واحد کامل از MOSFET، چوک و خازن گفته می‌شود که بخشی از برق مورد نیاز پردازنده را تأمین و تنظیم می‌کند. وقتی مادربرد فازهای بیشتری دارد، هر فاز سهم کمتری از بار را برمی‌دارد؛ در نتیجه VRM خنک‌تر کار می‌کند، ولتاژ پایدارتر می‌شود و مادربرد توان بیشتری برای پردازنده‌های قوی یا اورکلاک فراهم می‌کند.

تعداد فازها بسته به نوع مادربرد متفاوت است :

• مادربردهای اقتصادی : ۳ تا 6 فاز
• مادربردهای میان‌رده : 6 تا 10 فاز
• مادربردهای حرفه‌ای و گیمینگ : 10 تا 16 فاز
• مادربردهای مخصوص اورکلاک حرفه‌ای و سرور : ۱۸ تا ۲۰ فاز

مزایای فازهای بیشتر در VRM :

• کاهش دمای VRM
• افزایش طول عمر قطعات
• ارائه ولتاژ پایدارتر
• توان تحمل بار سنگین‌تر
• پایداری بالاتر هنگام اورکلاک

البته تنها تعداد فازهای VRM معیار برتری آن نیست ؛طراحی و کیفیت MOSFET، چوک و خازن و طراحی هیت‌سینک نیز نقش مهمی در توانایی مادربرد دارد.

علائم VRM ضعیف یا بی‌کیفیت :

VRM ضعیف به سیستم آسیب می رساند ، اگر سیستم شما دچار مشکلات زیر شد احتمالاً VRM مادربرد ضعیف عمل می‌کند و کیفیت مناسب ندارد :

• ریستارت ناگهانی سیستم
• افت فرکانس پردازنده در پردازش‌های سنگین
• ناپایداری فریم در بازی‌ها
• داغ شدن مادربرد یا اطراف سوکت CPU
• عدم پایداری اورکلاک
• بسته شدن ناگهانی برنامه‌ها

VRM ضعیف چه آسیبی به سیستم می‌زند ؟

وقتی VRM ضعیف باشد می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد و باعث بروز مشکلات متعددی شود مانند افزایش دما و کاهش کارایی ، افت فرکانس پردازنده ، ریستارت یا خاموش شدن ناگهانی سیستم ، اورکلاک ناپایدار یا غیرممکن و کاهش طول عمر قطعات .

به همین دلیل، مادربردهای ارزان‌قیمت معمولاً برای پردازنده‌های قدرتمند یا اورکلاک مناسب نیستند.

انتخاب مادربرد با VRM مناسب :

برای خرید مادربرد با VRM مناسب کار باید به چند نکته کلیدی توجه کرد:

تعداد فازهای VRM : هرچه تعداد فازها در VRM بیشتر باشد، بار الکتریکی در مادربرد بهتر تقسیم می‌شود.

کیفیت MOSFET و چوک‌ها : در مادربردهای حرفه‌ای از MOSFETهای DrMOS یا PowerStage استفاده می‌شود که حرارت بسیار کمتری تولید می‌کنند و جریان پایدارتر ارائه می‌دهند. کیفیت این قطعات تأثیر مستقیمی بر عملکرد و طول عمر VRM دارد.

وجود هیت‌سینک بزرگ و باکیفیت : هیت‌سینک ضخیم و دارای پد حرارتی کمک می‌کند VRM در طول استفاده سنگین داغ نکند و پایدار بماند .

بررسی تست‌های حرارتی مادربرد : مراجعه به بررسی‌های معتبر و نمودارهای حرارت VRM تصویر دقیقی از عملکرد واقعی مادربرد در شرایط سخت ارائه می‌دهد و انتخاب مناسب را آسان‌تر می‌کند.

تطابق با مصرف برق پردازنده : پردازنده‌های رده‌بالا توان مصرفی بالایی دارند. برای این پردازنده‌ها باید مادربردی با VRM قدرتمند و فازهای کافی انتخاب شود تا پردازنده در همه ی شرایط ولتاژ کافی و پایدار دریافت کند.

نقش VRM در پردازنده‌های نسل جدید :

پردازنده‌های جدید مصرف برق بیشتری نسبت به نسل‌های قدیمی دارند. توان پردازشی بالا، جریان زیاد و فرکانس‌های توربو باعث می‌شود VRM فشار بیشتری تحمل کند. برای استفاده کامل از قدرت این پردازنده‌ها، مادربرد باید VRM قوی با فازهای متعدد و قطعات باکیفیت داشته باشد تا جریان و ولتاژ پایدار تامین شود.

VRM و اهمیت آن برای همه کاربران :

شاید برخی کاربران تصور کنند VRM فقط برای اورکلاکرها یا گیمرهای حرفه‌ای اهمیت دارد، اما این دیدگاه اشتباه است. حتی کاربران معمولی برای اجرای روان برنامه‌ها، مرورگرها، نرم‌افزارهای اداری یا تماشای فیلم به پردازنده پایدار و ولتاژ بدون نوسان نیاز دارند . VRM بی‌کیفیت در طول زمان باعث کند شدن پردازنده و افت عملکرد سیستم می‌شود و حرارت اضافی تولید می‌کند.

قیمت مادربرد با VRM باکیفیت :

ممکن است مادربرد با VRM قوی قیمت بالاتری داشته باشد، اما این هزینه اضافی به معنی امنیت، پایداری و عملکرد واقعی سیستم است. مادربردهای با VRM باکیفیت از MOSFET و چوک‌های مرغوب، خازن‌های با طول عمر بالا و هیت‌سینک بزرگ استفاده می‌کنند و دارای مزایای زیر هستند :

• جریان پایدار و ولتاژ دقیق برای پردازنده
• دمای پایین‌تر و کاهش گرمای اضافی مادربرد
• پایداری بیشتر سیستم در پردازش‌های سنگین و بازی‌های طولانی
• امکان اورکلاک پایدار و ایمن
• افزایش طول عمر پردازنده و مادربرد

اگر قصد ارتقای سیستم خود را دارید، حتی با پردازنده‌ای ضعیف‌تر هم توصیه می‌کنیم مادربردی با VRM قدرتمند انتخاب کنید. این کار آینده ی سیستم را تضمین می‌کند و نیاز به تعویض مادربرد با ارتقای پردازنده را کاهش می‌دهد.

در نهایت دانستیم :

VRM بخش حیاتی در مادربرد است که ولتاژ پایدار و جریان مناسب را برای پردازنده و قطعات حساس سیستم شما تأمین می‌کند. یک VRM با کیفیت باعث پایداری سیستم، خنک‌کاری بهتر، طول عمر بالاتر قطعات و عملکرد بهینه ی پردازنده می‌شود. حتی کاربران عادی از مادربردی با VRM باکیفیت سود می‌برند، چون سیستم بدون نوسان و کندی و بهتر کار می‌کند.

انتخاب مادربردی با VRM قدرتمند، حتی با هزینه ی بالاتر، سرمایه‌گذاری هوشمندانه‌ای برای عملکرد مطمئن و طولانی‌مدت سیستم است.

از همراهی شما بسیار متشکریم.
