هیتسینک چیست و چگونه کار میکند؟ آشنایی با انواع هیتسینک قطعات کامپیوتر
در دنیای امروزی پر از تکنولوژی، قطعات الکترونیکی مانند پردازندهها، ترانزیستورها و سایر قطعات الکترونیکی برای اجرای عملکردهای پیچیدهای به کار میروند. با افزایش توانایی و عملکرد این قطعات، مشکل گرمایی نیز بیشتر شده و نیاز به روشهای خنککننده قویتری احساس میشود. یکی از روشهای موثر برای مدیریت حرارت در این قطعات، استفاده از تکنولوژی هیتسینک است. در این مقاله از آرون کامپیوتر به بررسی هیت سینک در قطعات کامپیوتر میپردازیم . با ما همراه باشید
مفهوم هیت سینک
هیتسینک (Heat Sink) یک قطعه فلزی یا غیرفلزی است که برای انتقال حرارت از یک محیط به محیط دیگر استفاده میشود. معمولاً هیتسینکها در تجهیزات الکترونیکی مانند کامپیوترها، تلفنهای همراه، تلویزیونها، انواع سنسورها و قطعات الکترونیکی دیگر استفاده میشوند.
کارکرد هیتسینک به این صورت است که حرارت تولید شده توسط قطعات الکترونیکی، مانند پردازندهها یا ترانزیستورها، به سطح هیتسینک منتقل میشود. سپس این حرارت از سطح هیتسینک به محیط اطراف (معمولاً هوا) منتقل میشود، جایی که میتواند به آسانی توسط جریان هوای اطراف تشتیمیع شود یا توسط فنهای خنککننده از محیط خارج شود.
هیتسینکها معمولاً از موادی مانند آلومینیوم یا مس ساخته میشوند که خواص حرارتی خوبی دارند. طراحی هیتسینکها بر اساس اصول انتقال حرارت صورت میگیرد تا بهینهترین عملکرد را داشته باشند و دمای قطعات الکترونیکی را در مرزهای مطلوب نگه دارند.
کارکرد هیتسینک
هیتسینک یکی از اصلیترین عناصر در مدیریت حرارت در سیستمهای الکترونیکی است. کارکرد اصلی هیتسینک این است که حرارت تولید شده توسط قطعات الکترونیکی را، مانند پردازنده ، ترانزیستورها و قطعات مدارچاپی، جذب کرده و سپس این حرارت را به محیط خارجی، معمولاً هوا، منتقل کند. بنابراین، هیتسینک عملکرد اصلی خود را در انتقال حرارت از منبع گرمایی (قطعات الکترونیکی) به محیط خنکتر (هوا) دارد.

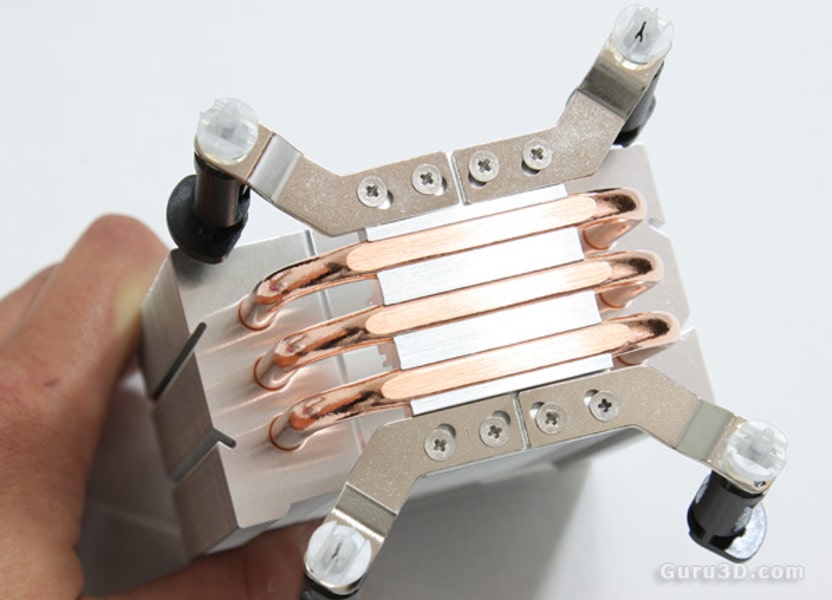

برای انجام این کار، هیتسینکها از موادی با خواص حرارتی مناسب مانند آلومینیوم یا مس ساخته میشوند. ساختار سطح هیتسینک، اغلب شامل ریبها یا پینهای کوچک است که سطح ارتباط بین هوا و هیتسینک را افزایش میدهند، این امر باعث افزایش انتقال حرارت میشود. علاوه بر این، برخی هیتسینکها از تکنولوژی لولههای حرارتی یا پیچهای حرارتی استفاده میکنند تا انتقال حرارت را بهبود بخشند.
برای افزایش کارایی هیتسینک، اغلب از فنهای خنککننده همراه با آنها استفاده میشود که جریان هوای تازه را از سطح هیتسینک عبور داده و حرارت را از آن جذب میکند، سپس حرارت را به هوا منتقل میکند. این فنها میتوانند به صورت مستقیم بر روی هیتسینک نصب شوند یا به صورت جداگانه و با استفاده از لولههای حرارتی یا کانکتورهای خاص به هیتسینک متصل شوند.
مواد ساخت هیتسینک
هیتسینکها از موادی با خواص حرارتی مناسب ساخته میشوند تا انتقال حرارت را به بهترین شکل انجام دهند. دو ماده شایع که برای ساخت هیتسینکها استفاده میشوند، آلومینیوم و مس هستند.
آلومینیوم:
آلومینیوم به دلیل وزن سبک، قیمت مناسب و خواص حرارتی خوب، یکی از محبوبترین مواد برای ساخت هیتسینکها است. آلومینیوم خواص حرارتی خوبی دارد و میتواند حرارت را به خوبی منتقل کند. همچنین، آلومینیوم مقاومت بالایی در برابر خوردگی دارد که مهم است زیرا بسیاری از هیتسینکها در معرض رطوبت هوا قرار دارند.
مس:
مس یکی دیگر از مواد شایع برای ساخت هیتسینکها است. مس، خواص حرارتی بسیار خوبی دارد و از جمله بهترین رسانندههای حرارتی محسوب میشود. مس، حرارت را به خوبی جذب کرده و به سرعت از یک نقطه به نقطه دیگر منتقل میکند. همچنین، مس مقاومت بالایی در برابر خوردگی دارد و به طور کلی مقاومت مکانیکی مناسبی دارد که از طریق آن میتوان از انعطاف پذیری و عمر طولانی هیتسینک مطمئن شد.
هر کدام از این مواد ممکن است با روکشهای حرارتی مانند نقره، نیکل یا روکشهای رنگی مختلف ترکیب شوند تا علاوه بر عملکرد حرارتی، زیبایی و دوام هیتسینکها نیز افزایش یابد. در نهایت، انتخاب ماده مناسب برای ساخت هیتسینک بستگی به نیازها، بودجه و محیط کاربرد دارد.
انواع هیتسینک
در دنیای کامپیوتر و الکترونیک، انواع مختلفی از هیتسینکها برای خنککردن قطعات الکترونیکی، هر کدام با ویژگیها و کاربردهای خاص خود استفاده میشود.
هیتسینک هواپیمایی (Air Cooler)

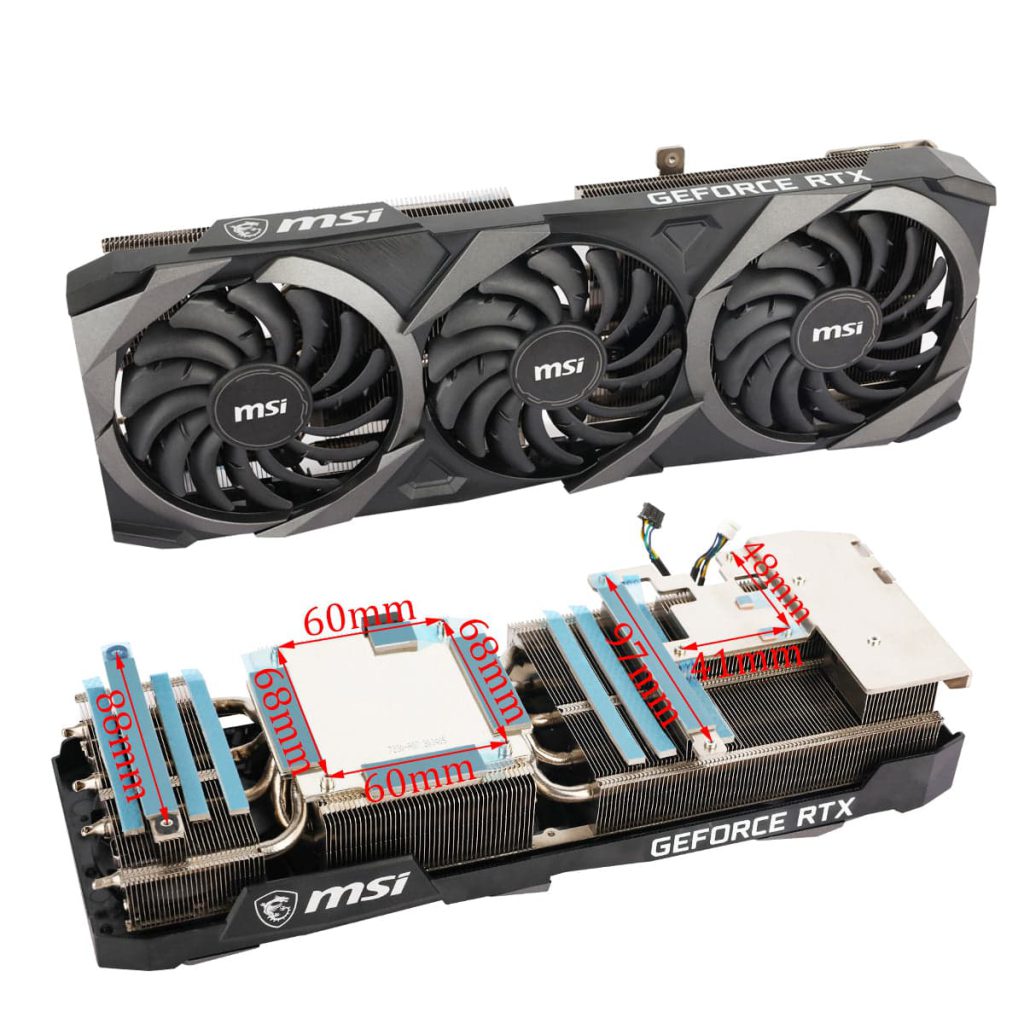

هیتسینکهای هواپیمایی یکی از رایجترین و معمولترین انواع هیتسینکها در کامپیوترها و سایر دستگاههای الکترونیکی هستند. این نوع هیتسینکها عمدتاً برای خنککردن قطعات الکترونیکی مانند پردازندهها (CPU)، کارتهای گرافیک (GPU)، ماژولهای حافظه و سایر قطعات مدارچاپی استفاده میشوند.
هیتسینکهای هواپیمایی اغلب از موادی مانند آلومینیوم یا مس ساخته میشوند که خواص حرارتی مناسبی دارند. ساختار این هیتسینکها شامل یک بلوک فلزی با سطح بزرگ است که روی قطعه الکترونیکی نصب میشود. بر روی سطح بلوک، پینهای بسیار زیادی وجود دارند که به صورت عمودی یا مورب به بلوک متصل هستند. این پینها به عنوان رادیاتورهای کوچک عمل میکنند و انتقال حرارت را از قطعه الکترونیکی به سطح هیتسینک فراهم میکنند.
عملکرد هیتسینکهای هواپیمایی به وسیله جریان هوای اطراف بهبود مییابد. هنگامی که قطعه الکترونیکی در حال فعالیت است و حرارت تولید میشود، هوا به صورت طبیعی یا با استفاده از فن خنککننده بر روی سطح هیتسینک عبور میکند و حرارت را جذب میکند. این حرارت سپس به سرعت از طریق پینهای هیتسینک به سطح بیرونی انتقال مییابد و توسط جریان هوای اطراف از هیتسینک دفع میشود.
هیتسینکهای هواپیمایی به دلیل نصب آسان، هزینه کمتر و عملکرد قابل اعتماد، برای بسیاری از کاربران و کاربردهای الکترونیکی مناسب هستند. این انتخاب مناسب برای سیستمهایی است که نیازمند خنککننده قوی و ایمنی در مقابل افزایش دما هستند، اما نیازی به عملکرد بسیار بالا یا اورکلاکینگ ندارند.

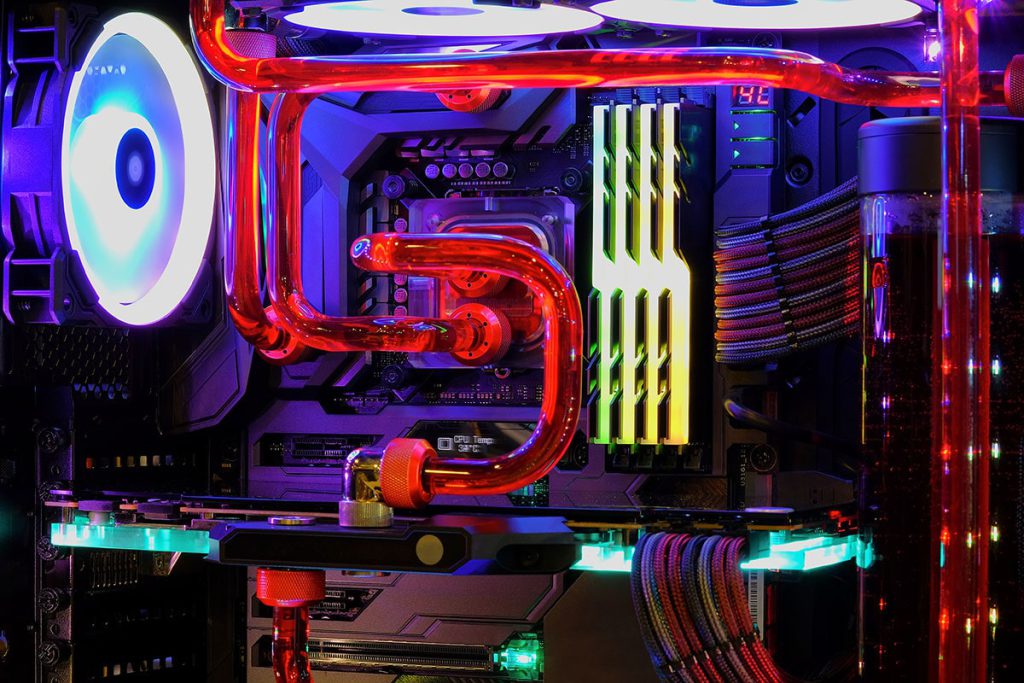

هیتسینک آبی (Liquid Cooler)
هیتسینک آبی یکی از پیشرفتهترین روشهای خنککنندگی برای قطعات الکترونیکی، به ویژه پردازندهها (CPU) و کارتهای گرافیک (GPU)، در دستگاههای کامپیوتری است. در این روش، یک سیستم آبی استفاده میشود که شامل لولههای حرارتی، بلوکهای آبی، پمپ، مایع خنککننده و رادیاتور میشود.
لولههای حرارتی از جنس لولههای فلزی یا پلیمری ساخته میشوند که مایع خنککننده را از بلوکهای آبی به رادیاتور منتقل میکنند. بلوکهای آبی معمولاً از موادی مثل مس یا آلومینیوم ساخته میشوند و به طور مستقیم روی قطعات الکترونیکی، مانند پردازندهها، نصب میشوند تا حرارت را از آنها جذب کنند. سپس مایع خنککننده (معمولاً آب مخلوط با مواد خنککننده) از طریق لولهها به بلوکهای آبی میرسد و حرارت را جذب میکند.
بعد از جذب حرارت، مایع به وسیله پمپ به سمت رادیاتور منتقل میشود. رادیاتور یک ساختار فلزی با فینهای خنککننده است که از طریق آن هوا عبور میکند. هنگامی که مایع خنککننده از طریق رادیاتور عبور میکند، حرارت به هوا منتقل میشود و هوا از طریق فنهای موجود بر روی رادیاتور، خنک شده و از دستگاه خارج میشود.
استفاده از هیتسینک آبی به دلیل عملکرد بسیار بهتر نسبت به هیتسینکهای هواپیمایی، امکان اورکلاکینگ (Overclocking) بیشتر و کاهش نویز صوتی به عنوان یک روش خنککننده موثر و محبوب در بین کاربران علاقهمند به عملکرد بالا است. به علاوه، هیتسینکهای آبی به دلیل طراحی مخصوص و سیستمهای کنترل حرارت پیشرفته، میتوانند دمای قطعات را به طور موثرتری کنترل کنند و از طول عمر قطعات الکترونیکی بهرهمند شوند.
هیتسینک پیشرفته (Advanced Heat Sinks)
هیتسینکهای پیشرفته یکی از پیشرفتهای مهم در فناوری خنککنندهها برای مدیریت حرارت در قطعات الکترونیکی، مخصوصاً در دستگاههای پرقدرت و پرفشاری هستند. این نوع هیتسینکها از طراحیها، مواد و فناوریهای متنوعی برخوردارند که هدف آنها بهبود کارایی و کاهش دما در قطعات الکترونیکی است.
یکی از ویژگیهای بارز هیتسینکهای پیشرفته، استفاده از مواد ساختاری با خواص حرارتی بسیار بالا میباشد. برخی از این مواد شامل آلیاژهای خاص، سرامیکهای پیشرفته و حتی مواد نانوتکنولوژیک هستند که مقاومت حرارتی بسیار بالایی دارند و توانایی انتقال حرارت بهینهای را فراهم میکنند.
طراحی منحصر به فرد نیز از ویژگیهای این هیتسینکهاست. این طراحیها عموماً شامل ساختارهای پیچیدهتر، ریبها یا خطوط حرارتی به شکلهای خاص میشود که انتقال حرارت را بهبود میبخشد و برای افزایش مساحت سطح تماس با هوا استفاده میشود.
همچنین، برخی از هیتسینکهای پیشرفته دارای فناوریهای خنککننده هوشمندی هستند که با استفاده از سنسورها و سیستمهای کنترل، توانایی تنظیم سرعت فنها را دارند. این امکان به سیستمهای خنککننده اجازه میدهد که بر اساس نیاز حرارتی و بار کاری قطعات، به صورت دینامیک عمل کنند و بهینهسازی حرارت را ارائه دهند.
در نتیجه، هیتسینکهای پیشرفته به عنوان یکی از اصلیترین راهکارهای مدیریت حرارت در دستگاههای الکترونیکی با توانایی بالا و نیازهای خاص، مورد استفاده قرار میگیرند. این تکنولوژیها با ارتقاء عملکرد، افزایش قدرت، کاهش مصرف انرژی و افزایش عمر مفید قطعات، به بهبود کارایی و پایداری سیستمهای الکترونیکی کمک میکنند.
هیتسینک روی چیپست (Chipset Heat Sinks)

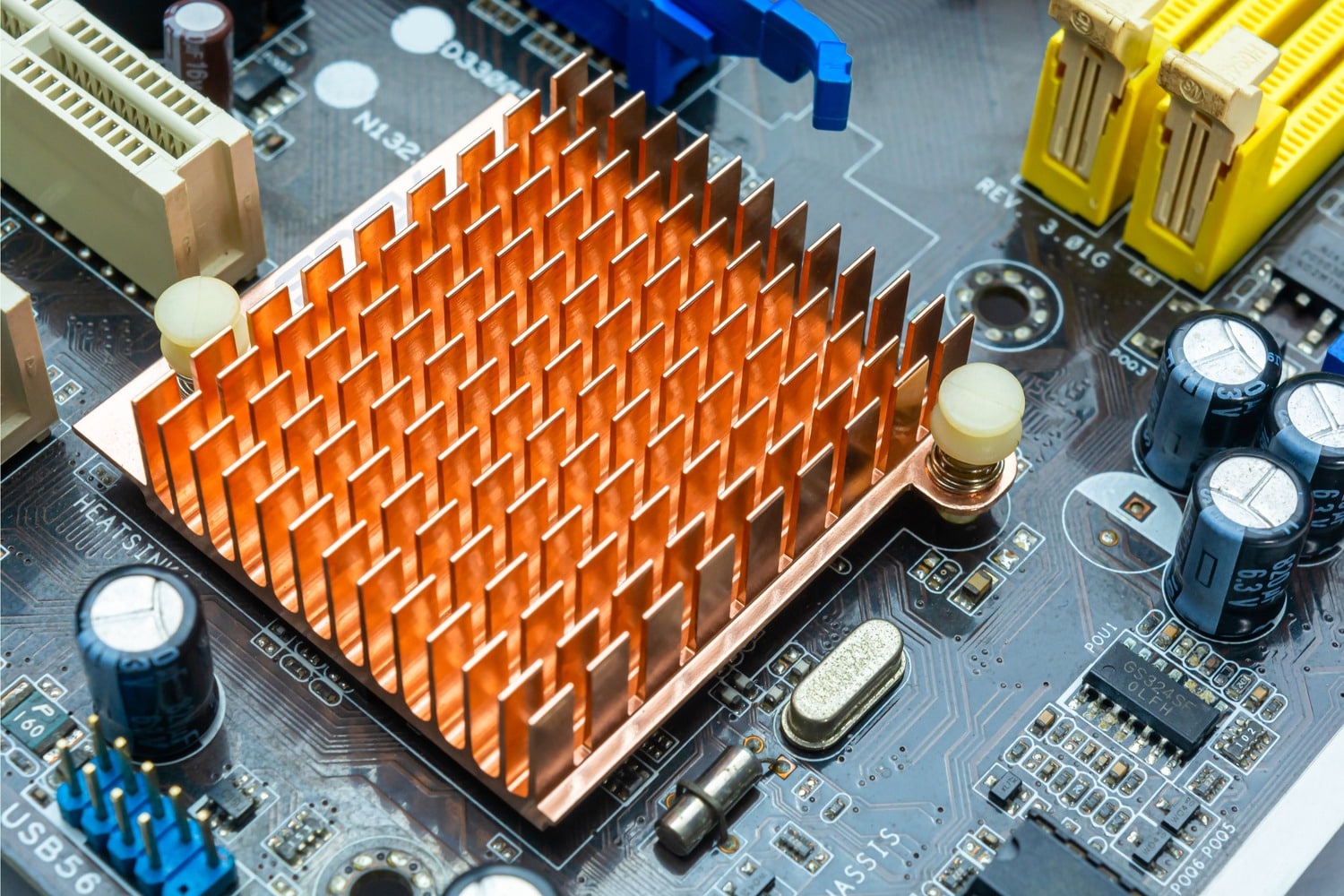

هیتسینکهای روی چیپست به عنوان یکی از ابزارهای مهم در مدیریت حرارت در مادربردها و دستگاههای الکترونیکی مورد استفاده قرار میگیرند. این نوع هیتسینکها معمولاً بر روی چیپستهای مادربرد قرار میگیرند که وظیفه مدیریت و کنترل ترافیک داده و ارتباط بین قطعات را بر عهده دارند.
طراحی هیتسینکهای روی چیپست معمولاً کوچکتر و سادهتر از هیتسینکهای مخصوص قطعاتی مانند پردازندهها است. این هیتسینکها عموماً از مواد فلزی مثل آلومینیوم یا مس ساخته میشوند و شامل یک بلوک فلزی با سطح کوچک و پینهای کوتاه هستند.
عملکرد اصلی هیتسینکهای روی چیپست مشابه سایر هیتسینکهاست، یعنی جذب حرارت از قطعه مورد نظر و منتقل کردن آن به هوا اطراف. با نصب یک هیتسینک روی چیپست، حرارت تولید شده توسط چیپست به سطح هیتسینک منتقل میشود و سپس این حرارت از طریق هوا اطراف به محیط دفع میشود.
استفاده از هیتسینکهای روی چیپست در مادربردها به منظور کاهش دما و افزایش پایداری عملکرد سیستم بسیار مهم است. با کنترل دما، عمر مفید قطعات الکترونیکی افزایش مییابد و خطر خرابی به دلیل افزایش دما کاهش مییابد. به علاوه، هیتسینکهای روی چیپست معمولاً نصب و جایگزینی آسانی دارند که امکان ارتقاء و تعمیرات سریعتر را فراهم میکند.
هیتسینکهای مستقیم گرافیک (VRM Heat Sinks)
هیتسینکهای مستقیم برای مدارهای تنظیم ولتاژ (VRM) یکی از ابزارهای مهم در مدیریت حرارت در مادربردها و دستگاههای الکترونیکی هستند. مدارهای تنظیم ولتاژ مسئول تأمین ولتاژ به اجزایی مانند پردازندهها، کارتهای گرافیک و سایر قطعات مهم سیستم هستند. در نتیجه، حرارت تولید شده توسط این مدارها میتواند به عملکرد و پایداری سیستم آسیب برساند. هدف از استفاده از هیتسینکهای VRM، جذب حرارت تولید شده توسط این مدارها و انتقال آن به محیط خارجی، معمولاً با استفاده از هوا، است.
هیتسینکهای VRM معمولاً به شکل بلوکهای کوچک و سادهای طراحی میشوند که مستقیماً بر روی مدارهای VRM نصب میشوند. این بلوکها اغلب از مواد فلزی مانند آلومینیوم یا مس ساخته میشوند که خواص حرارتی مناسبی دارند. همچنین، طراحی سطح بلوکها به گونهای است که انتقال حرارت بهینه انجام شود.
با نصب هیتسینکهای VRM، حرارت تولید شده توسط این مدارها از طریق هیتسینک جذب و به سرعت به محیط اطراف منتقل میشود. این کار باعث کاهش دما و پایداری عملکرد مدارهای VRM میشود، همچنین احتمال ایجاد مشکلاتی نظیر سردرگمی و نوسانات ولتاژ را کاهش میدهد.
به علاوه، هیتسینکهای VRM معمولاً نصب و جایگزینی آسانی دارند، که این امکان را به کاربران میدهد تا به راحتی آنها را نصب کنند و در صورت نیاز، با هیتسینکهای با کیفیتتر و کارآمدتر جایگزین کنند. این ابزارها از اهمیت بالایی برخوردارند زیرا در حفظ پایداری و عملکرد بهینه قطعات حیاتی سیستم موثر میباشند.
سخن آخر
تکنولوژی هیتسینک با امکان انتقال حرارت بهینه از قطعات الکترونیکی، بهبود عملکرد و ایمنی سیستمهای الکترونیکی را فراهم میکند. با توسعه و بهبود طراحیها، این تکنولوژی همچنان به عنوان یکی از راهکارهای موثر برای مدیریت حرارت در دستگاههای الکترونیکی باقی خواهد ماند.
